SFP 모듈 : 최신 네트워크의 트래픽 흐름에 전원을 공급합니다

I. 소개 SFP 모듈

A. 후크 : 현대 네트워킹의 중추

데이터가 빛의 속도로 흐르는 복잡한 현대 디지털 커뮤니케이션 웹에는 무대 뒤에서 지칠 줄 모르고 일하는 영웅이없는 영웅이 있습니다. 이 중에서 소형 폼 팩터 플러그 가능 (SFP) 모듈 중요한 구성 요소로 눈에 띄는 것은 광대 한 데이터 센터에서 일상적인 인터넷 경험에 이르기까지 모든 것을 전원으로 제공하는 고속 연결을 조용히 가능하게합니다. 종종 간과되는이 소형 트랜시버는 본질적으로 현대 네트워킹의 중추입니다.

B. SFP 모듈이란 무엇입니까?

SFP 모듈은 통신 및 데이터 통신 애플리케이션 모두에 사용되는 작고 뜨거운 핫 강력한 광학 트랜시버입니다. 주요 목적은 전기 신호를 광학 신호 (및 그 반대로)로 변환하여 광섬유 케이블을 통한 데이터 전송을 용이하게하거나 구리 연결을 제공하는 것입니다.

1. 정의와 목적 : 핵심적으로 SFP 모듈은 스위치, 라우터 및 네트워크 인터페이스 카드 (NIC)와 같은 네트워크 장치가 다양한 광섬유 케이블 또는 구리 케이블에 연결할 수있는 소형 기가비트 인터페이스 컨버터 (GBIC)입니다. 인터페이스 역할을하여 데이터가 다른 물리적 매체를 통해 이동할 수있게합니다.

2. 주요 특성 :

뜨겁습니다 : SFP는 시스템에 전원을 공급하지 않고 네트워크 장치에 삽입하거나 제거 할 수 있으며 다운 타임을 최소화하고 유지 보수를 단순화 할 수 있습니다.
콤팩트 : 작은 크기는 네트워크 장비에서 높은 포트 밀도를 허용하므로 공간이 제한된 환경에 이상적입니다.
변하기 쉬운 : SFP는 광범위한 네트워크 표준, 데이터 속도 및 거리를 지원하므로 다양한 네트워킹 요구에 적응할 수 있습니다.

C. 간단한 역사와 진화 (GBIC에서 SFP 및 그 이상으로)

SFP 모듈은 더 큰 기가비트 인터페이스 컨버터 (GBIC) 트랜시버의 후속 인으로 등장했습니다. GBIC가 효과적 이었지만 부피가 큰 크기는 네트워크 장비에 대한 포트 밀도가 제한되었습니다. 소형화 및 더 높은 효율성에 대한 업계의 추진은 SFP의 개발로 이어졌으며, 이는 상당히 작은 발자국에서 동일한 기능을 제공했습니다. 이 진화는 중추적 인 순간으로, 네트워크 제조업체가보다 작고 강력한 장치를 설계 할 수있게했습니다. SFP의 성공은 SFP, QSFP 및 OSFP와 같은 더 빠르고 고급 트랜시버를위한 길을 열었습니다.

D. 오늘날의 네트워크 인프라의 중요성

대규모 데이터 소비와 순간 통신에 대한 수요에 의해 정의 된 시대에는 SFP 모듈의 중요성을 과장 할 수 없습니다. 그들은 다음과 같은 기본입니다.

확장 성 : 단순히 모듈을 교환하여 네트워크가 점점 더 많은 데이터 요구를 쉽게 확장하고 적응할 수 있도록합니다.
유연성 : 단일 네트워크 장치가 SFP를 변경하여 다양한 유형의 연결 (예 : 단거리 섬유, 장거리 섬유 또는 구리)을 지원하도록 허용합니다.
신뢰할 수 있음 : 데이터 센터, 엔터프라이즈 네트워크 및 통신의 중요한 응용 프로그램에 필수적인 강력하고 고성능 링크를 제공합니다.

이 작지만 강력한 구성 요소가 없으면 우리가 매일 의존하고 유연하며 효율적인 네트워크는 단순히 불가능합니다.

II. SFP 모듈 기본 사항 이해

A. SFP 모듈의 해부학

크기가 작지만 SFP 모듈은 데이터 전송을 용이하게하기 위해 콘서트에서 작동하는 몇 가지 중요한 구성 요소로 구성된 정교한 엔지니어링 조각입니다.

1. 트랜시버 구성 요소 (송신기, 수신기) : SFP 모듈의 핵심은 트랜시버 구성 요소에 있습니다. 한쪽에는 a가 있습니다 송신기 (TX)는 전기 데이터 신호를 레이저 다이오드 (광섬유) 또는 구리의 전기 신호를 사용하여 광학 광 펄스로 변환합니다. 반대편에서는 a 수화기 (RX)는 이러한 들어오는 광학 광 펄스 또는 전기 신호를 감지하고 네트워크 장치가 이해할 수있는 전기 데이터 신호로 다시 변환합니다. 이 이중 기능은 종종 "트랜시버"라고하는 이유입니다.

2. 전기 인터페이스 : 이것은 호스트 네트워크 장치 (예 : 스위치 포트)에 직접 연결되는 SFP 모듈의 일부입니다. 전기 연결을 설정하는 일련의 핀으로 구성되어 SFP가 장치 회로와 함께 전원 및 교환 데이터 신호를 수신 할 수 있습니다. 이 인터페이스는 상호 운용성을 보장하기 위해 특정 표준을 준수합니다.

3. 광학 인터페이스 (LC 커넥터) : 광섬유 SFP의 경우 광학 인터페이스는 광섬유 케이블이 연결되는 곳입니다. SFP 모듈에 사용되는 가장 일반적인 커넥터 유형은 LC (Lucent 커넥터) . LC 커넥터는 고밀도 기능과 신뢰할 수있는 성능으로 알려진 소규모 요소 커넥터로 SFP 모듈의 소형 설계에 이상적입니다. 그들은 일반적으로 안전한 연결을 보장하기 위해 래칭 메커니즘을 특징으로합니다.

4. 디지털 진단 모니터링 (DDM) / 디지털 광학 모니터링 (DOM) : 많은 최신 SFP 모듈에는 DDM 또는 DOM 기능이 장착되어 있습니다. 이 기능을 통해 네트워크 관리자는 광학 출력 전력, 광학 입력 전력, 온도, 레이저 바이어스 전류 및 트랜시버 공급 전압과 같은 SFP의 실시간 매개 변수를 모니터링 할 수 있습니다. DDM/DOM은 네트워크 관리에 매우 중요하여 사전 문제 해결, 성능 모니터링 및 예측 유지 관리를 가능하게하여 네트워크 안정성을 향상시킵니다.

B. SFP 모듈의 작동 방식

SFP 모듈의 작동 원리는 신호의 효율적인 변환 및 전송을 중심으로 진행됩니다.

1. 신호 변환 (전기로 광학 및 그 반대로) : 광섬유 케이블을 통해 네트워크 장치에서 데이터를 전송 해야하는 경우 장치의 전기 데이터 신호는 SFP의 송신기로 공급됩니다. 송신기는 이러한 전기 신호를 광 펄스로 변환합니다 (섬유 SFP의 VCSEL 또는 DFB 레이저 사용 또는 구리 SFP의 특정 전기 신호). 이 가벼운 펄스는 광섬유 케이블을 통과합니다. 수신 끝에서, 다른 SFP 모듈의 수신기는 이러한 광 펄스를 감지하여 전기 신호로 다시 변환 한 다음 연결된 네트워크 장치로 전달됩니다.

2. 광섬유 케이블에 대한 데이터 전송의 역할 : SFP는 광섬유 네트워크의 중요한 중개자입니다. 그들은 특정 길이를 넘어 기존 구리 케이블을 사용하면 불가능한 고속, 장거리 데이터 전송을 가능하게합니다. 전기 신호를 빛으로 변환함으로써 전기 저항 및 전자기 간섭의 한계를 극복하여 데이터 센터 내, 건물 또는 도시 전체의 광범위한 거리에서 강력하고 빠른 데이터 흐름을 허용합니다.

C. SFP 모듈의 주요 장점

SFP 모듈의 광범위한 채택은 주로 네트워크 설계 및 운영에서 제공하는 중요한 이점 때문입니다.

1. 유연성과 확장 성 : SFP는 비교할 수없는 유연성을 제공합니다. 단일 네트워크 스위치는 SFP 포트를 적절한 모듈로 채워서 다양한 유형의 연결 (예 : 단거리 멀티 모드 섬유, 장거리 단일 모드 파이버 또는 구리 이더넷)을 지원할 수 있습니다. 이 모듈성을 사용하면 네트워크가 쉽게 확장 될 수 있으므로 전체 네트워크 장치를 교체 할 필요없이 변경 사항에 적응할 수 있습니다.

2. 비용 효율성 : 네트워크 관리자가 현재 애플리케이션에 필요한 특정 트랜시버 만 구매할 수있게함으로써 SFP는 초기 하드웨어 비용을 줄입니다. 또한, 고온성 특성 및 DDM 기능은 유지 보수 및 문제 해결을 단순화하여 시간이 지남에 따라 운영 비용이 낮아집니다.

3. 뜨거운 스위핑 가능한 특성 : 언급했듯이 네트워크 장치가 작동하는 동안 SFP를 삽입하거나 제거 할 수 있습니다. 이 "Hot-Swappable"기능은 업그레이드, 교체 또는 문제 해결 중 네트워크 다운 타임을 최소화하여 지속적인 서비스 가용성을 보장합니다.

4. 표준화 (MSA- 다중 소스 계약) : SFP 모듈의 설계 및 기능은 MSA (Multi-Source 계약)에 의해 관리됩니다. 이 산업 전반의 계약은 다른 제조업체의 SFP가 상호 운용 가능하게하여 공급 업체 잠금을 방지하고 경쟁 시장을 촉진 할 수 있도록합니다. 이 표준화는 주요 이점으로 사용자에게 다양한 선택을 제공하고 다양한 네트워크 장비에서 호환성을 보장합니다.

III. SFP 모듈의 유형

SFP 모듈의 다양성은 대부분 사용 가능한 다양한 유형의 배열에 기인하며, 각각 데이터 속도, 전송 거리 및 섬유 유형에 관한 특정 네트워킹 요구 사항을 충족하도록 설계되었습니다. 주어진 응용 프로그램에 적합한 SFP를 선택하는 데 이러한 범주를 이해하는 것이 필수적입니다.

A. 데이터 속도 별 분류

SFP 모듈은 주로 지원할 수있는 최대 데이터 속도로 분류됩니다. 이것은 다른 이더넷 표준에 대한 적합성을 결정합니다.

범주	데이터 속도	설명	일반적인 유형	섬유/케이블 유형	일반적인 거리
100베이스 (빠른 이더넷)	100Mbps	레거시 시스템 또는 특정 산업 응용 프로그램에 사용되는 빠른 이더넷 응용 프로그램을 위해 설계되었습니다.	100Base-FX, 100Base-LX	멀티 모드 또는 단일 모드 파이버	최대 2km (FX), 최대 10km (LX)
1000Base (기가비트 이더넷)	1Gbps	엔터프라이즈 네트워크 및 데이터 센터에서 널리 사용되는 가장 일반적인 유형.	1000base-sx	멀티 모드 파이버 (MMF)	최대 550 미터
			1000Base-LX/LH	단일 모드 파이버 (SMF)	최대 10km
			1000Base-ZX	단일 모드 파이버 (SMF)	최대 70-80km
			1000base-t	구리 (RJ45)	최대 100 미터

B. 파장/거리 별 분류

데이터 속도 외에도 SFP는 또한 사용하는 빛의 파장과 커버 할 수있는 최대 거리로 분류됩니다.

범주	파장/방법	설명	일반적인 사용
단거리 (SR)	850 nm	멀티 모드 파이버에 대한 짧은 거리를 위해 설계되었습니다.	건설 내, 데이터 센터 링크
장거리 (LR)	1310 nm	단일 모드 파이버 위의 더 먼 거리를 위해 설계되었습니다.	구축, 캠퍼스 네트워크
연장 (ER)	1550 nm	단일 모드 섬유에서 더 먼 거리를 제공합니다.	대도시 지역 네트워크 (Mans), 장거리 엔터프라이즈 연결

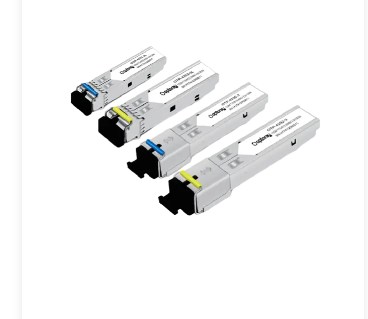

양방향 (BIDI) SFPS	두 개의 다른 파장 (예 : 1310/1490 nm)	단일 가닥의 광섬유 케이블을 통해 데이터를 전송하고 수신합니다.	집으로의 섬유 (FTTH) 응용 프로그램
CWDM SFPS (거친 파장 분할 다중화)	널리 간격 파장 (예 : 1270-1610 nm)	다른 파장을 사용하여 단일 파이버 가닥에 여러 개의 데이터 채널을 허용합니다. 중간 거리에 대한 비용 효율적입니다.	메트로 이더넷, 엔터프라이즈 네트워크
DWDM SFPS (조밀 한 파장 분할 멀티플렉싱)	밀접하게 간격 파장 (예 : C- 밴드 1530-1565 nm)	단일 섬유에 비해 상당히 많은 수의 채널과 더 큰 대역폭을 허용합니다.	장거리, 고용량 네트워크

C. 특수 SFP 모듈

표준 이더넷 응용 프로그램 외에도 SFP는 다른 네트워킹 프로토콜에도 적용됩니다.

1. 섬유질 채널 SFP :이 모듈은 광섬유 채널 네트워크 용으로 특별히 설계되었으며, 이는 SANS (Sporage Area Networks)에서 일반적으로 사용됩니다. 다양한 광섬유 채널 속도 (예 : 1G, 2G, 4G, 8G)를 지원하며 서버와 스토리지 장치 간의 고속 데이터 전송에 중요합니다.

2. Sonet/SDH SFPS : SONET (Synchronous Optical Networking) 및 SDH (Synchronous Digital Hierarchy)는 광섬유를 통해 디지털 정보를 전송하기위한 표준화 된 프로토콜입니다. SFP는 다양한 SONET/SDH 비율 (예 : OC-3, OC-12, OC-48)을 지원하여 음성 및 데이터 전송을위한 통신 네트워크에서 사용 할 수 있도록 제공됩니다.

IV. SFP 대 SFP 대 QSFP 대 OSFP

네트워크 요구가 계속 증가함에 따라 광학 트랜시버의 진화로 인해 각 모듈 패밀리가 이루어졌으며, 각각은 점차 더 높은 데이터 속도를 지원하도록 설계되었습니다. SFP 모듈은 작고 뜨거운 가득한 트랜시버를위한 토대를 마련했지만, 후속 반복은 대역폭에 대한 만족할 수없는 수요를 충족시키기 위해 등장했습니다. 이러한 형태 요소 간의 차이점을 이해하는 것은 고성능 네트워크를 설계하고 업그레이드하는 데 중요합니다.

모듈 유형	전체 이름	일반적인 데이터 속도	주요 특성	일반적인 응용 프로그램
SFP	작은 형태 인자 플러그 가능	1Gbps	SFP의 작고, 뜨거운 가루가 가능하며, 전임자.	기가비트 이더넷, 1G 파이버 채널, 연결 스위치/라우터/서버 연결.
SFP	작은 형태 인자 플러그 가능	10Gbps	SFP와 물리적으로 유사한 크기, 고속 속도는 일부 신호 컨디셔닝을 호스트로 이동시킵니다.	10 기가비트 이더넷, 서버 간 스위치 링크, 데이터 센터의 스위치 간 링크.
QSFP	쿼드 소형 양식 요인 플러그 가능 플러스	40Gbps	4x SFP보다 높은 밀도, 4 x 10 Gbps 차선을 전송합니다.	40 기가비트 이더넷, 인피니본, 대역폭 상승률.
QSFP28	쿼드 소형 형태 인 플러그 가능 28	100Gbps	4 x 25 Gbps 차선을 전송합니다.	100 기가비트 이더넷, 데이터 센터 상호 연결, 핵심 네트워크 링크.
QSFP56	쿼드 소형 형태 인 플러그 가능 56	200Gbps	4 x 50 Gbps PAM4 차선을 전송합니다.	200 기가비트 이더넷, 차세대 데이터 센터 네트워크.
QSFP-DD	쿼드 소형 형태 인자 플러그 가능 이중 밀도	200/400/800 Gbps	전기 레인을 8으로 8으로, QSFP와 유사한 형태 인자.	초 고밀도 데이터 센터, 클라우드 네트워크.
OSFP	옥탈 소형 형태 인자 플러그 가능	400/800 Gbps	더 나은 열 관리를 위해 QSFP-DD보다 약간 큰 8 개의 전기 차선을 지원합니다.	최첨단 400G 및 향후 800G 배포, 초 저격 데이터 센터.

E. 사용시기 : 응용 프로그램 시나리오 및 네트워크 요구 사항

SFP, SFP, QSFP 및 OSFP 간의 선택은 전적으로 특정 네트워크 요구 사항에 따라 다릅니다.

SFP (1Gbps) : 기존 기가비트 이더넷 연결, 이전 네트워크 장비 및 기본 사무실 네트워크 또는 연결 에지 장치와 같은 1GBPS 대역폭이 충분한 시나리오에 이상적입니다.
SFP (10Gbps) : 10 기가비트 이더넷의 표준. 서버를 TOR (Top-of-Rack) 스위치, 데이터 센터 내의 스위치 간 링크 및 10Gbps가 현재 속도 요구 사항 인 Enterprise 백본 네트워크에 연결하는 데 필수적입니다.
QSFP (40/100/200/400 GBPS) :
- QSFP (40Gbps) : 데이터 센터에서 10G 링크, 스위치-스위치 연결 및 고 대역폭 업 링크를 집계하는 데 사용됩니다.
- QSFP28 (100Gbps) : 100G 데이터 센터의 Workhorse는 상호 연결, 핵심 네트워크 링크 및 고밀도 서버 연결성.
- QSFP56/QSFP-DD (200/400/800 GBPS) : 최대 포트 밀도 및 대역폭이 가장 중요한 초 저격 데이터 센터, 클라우드 제공 업체 및 대역폭이 매우 높은 응용 프로그램에 중요합니다.
OSFP (400/800 GBPS) : 또한 최첨단 400G 및 향후 800G 배포에 사용됩니다. 특히 열 관리 및 향후 방지가 주요 고려 사항, 종종 대규모 데이터 센터 및 서비스 제공 업체 네트워크에서 중요한 고려 사항입니다.

요약하면, 네트워크 속도가 계속 가속화함에 따라 각각의 트랜시버 폼 팩터는 네트워크 인프라의 다른 계층에서 중요한 역할을 수행하여 대역폭 요구가 효율적이고 비용 효율적으로 충족되도록합니다.

V. SFP 모듈의 응용

SFP 모듈의 광범위한 채택과 지속적인 진화는 다양한 네트워킹 환경에서 중요한 역할에서 비롯됩니다. 다양한 속도와 거리를 지원할 수있는 능력과 결합 된 다재다능 함은 거의 모든 현대 디지털 인프라의 측면에서 필수적인 구성 요소를 만듭니다.

A. 데이터 센터

데이터 센터는 아마도 SFP 기술의 가장 유명한 수혜자 일 것입니다. 이러한 고밀도, 고 대역폭 환경에서 SFP는 다음과 같습니다.

서버 연결 : 개별 서버를 TOR (Top-of-Rack) 스위치에 연결하여 가상 머신, 응용 프로그램 및 스토리지의 고속 데이터 전송이 가능합니다.
스위치 간 링크 (ISL) : 데이터 센터 내에서 다양한 스위치 계층 (예 : 집계 액세스, 집계에 대한 집계) 사이에 높은 대역폭 연결을 제공하여 네트워크 패브릭을 가로 지르는 빠른 데이터 흐름을 보장합니다.
데이터 센터 상호 연결 (DCI) : 지리적으로 분리 된 데이터 센터를 연결하기 위해, 종종 장거리 SFP (1000Base-LX/LH 또는 ZX와 같은) 또는 고속 QSFP 모듈을 사용하여 단일 모드 섬유의 거리를 연결합니다.
스토리지 영역 네트워크 (SANS) : Fiber Channel SFP는 SAN에서 특별히 사용하여 서버를 스토리지 어레이에 연결하여 중요한 응용 프로그램에 대한 고속 블록 레벨 데이터 액세스를 용이하게합니다.

B. 엔터프라이즈 네트워크 (LAN/WAN)

SFP 모듈은 소기업에서 대기업에 이르기까지 Enterprise Local Area Networks (LANS) 및 WANS (Wide Area Networks)의 설계 및 운영의 기본입니다.

캠퍼스 백본 : 대형 캠퍼스 네트워크 내에서 건물 또는 다른 부서를 연결하는 경우가 많으며 종종 더 먼 거리에 단일 모드 파이버 SFP를 사용합니다.
분포 및 액세스 계층 : 액세스 레이어 스위치 (최종 사용자 장치 연결)에서 배포 레이어 스위치에 고속 업 링크를 제공하여 많은 사용자를위한 네트워크 성능을 보장합니다.
무선 액세스 포인트 백홀 : 더 큰 배포에서는 SFP가 고용량 무선 액세스 포인트를 유선 네트워크 인프라에 연결하는 데 사용될 수 있습니다.
레거시 장비 연결 : 1000Base-T SFP는 최신 광섬유 스위치가 구리 기반 장치 또는 네트워크의 세그먼트에 연결할 수 있도록합니다.

C. 통신 (FTTH, 메트로 이더넷)

통신 산업은 주택 및 비즈니스에 고속 서비스를 제공하기 위해 SFP 모듈에 크게 의존합니다.

집으로 섬유 (ftth) : BIDI SFP는 일반적으로 FTTH 배포를 위해 수동 광학 네트워크 (PONS)에서 사용되므로 단일 섬유 가닥에 대한 양방향 통신이 가능하여 광섬유 배치 비용이 줄어 듭니다.
메트로 이더넷 : CWDM 및 DWDM 변형을 포함한 SFP는 MANS (Metropolitan Area Networks)에 필수적이며 서비스 제공 업체는 도시 및 교외 지역에서 대역폭 이더넷 서비스를 제공 할 수 있습니다. 다중 서비스를 단일 섬유에 다중화하여 섬유 인프라를 효율적으로 사용할 수 있습니다.
모바일 백홀 : 셀룰러베이스 스테이션을 핵심 네트워크에 연결하여 이동 통신을위한 고속 데이터 전송을 보장합니다.

D. 스토리지 지역 네트워크 (SAN)

간략하게 언급했듯이 SANS는 전문 SFP 모듈의 중요한 응용 분야입니다.

광섬유 채널 연결 : 섬유질 채널 SFP (예 : 1G, 2G, 4G, 8G, 16G 파이버 채널)는 파이버 채널 프로토콜을 위해 특별히 설계되었으며, 이는 서버와 공유 스토리지 장치 간의 고속, 낮은 변호사 데이터 전송에 최적화됩니다. 이러한 모듈은 미션 크리티컬 스토리지 시스템의 성능과 신뢰성을 보장하는 데 필수적입니다.

E. 산업 이더넷

전통적인 IT 환경 외에도 SFP 모듈은 강력하고 신뢰할 수있는 네트워킹이 자동화 및 제어 시스템에 중요합니다.

산업 제어 시스템 : PLC (프로그래밍 가능한 논리 컨트롤러), 센서 및 액추에이터를 제조 플랜트, 스마트 공장 및 에너지 그리드를 연결합니다.
가혹한 환경 : 산업 급 SFP는 극도의 온도, 진동 및 전자기 간섭을 견딜 수 있도록 설계되어 산업 조건에 도전하는 안정적인 네트워크 작동을 보장합니다.
장거리 연결 : 구리 케이블 링이 실용적이거나 간섭에 취약한 대형 산업 단지 내에서 장거리에 대한 신뢰할 수있는 통신을 제공합니다.

본질적으로, 인터넷의 핵심에서 공장 바닥에 이르기까지 SFP 모듈은 필요한 광학 및 전기 인터페이스를 제공하는 무성한 영웅으로, 상호 연결된 세계를 뒷받침하는 원활한 고속 데이터 흐름을 가능하게합니다.

VI. 올바른 SFP 모듈 선택

적절한 SFP 모듈을 선택하는 것은 네트워크 성능, 신뢰성 및 비용 효율성에 직접적인 영향을 미치는 중요한 결정입니다. 다양한 SFP 유형을 사용할 수 있으므로 정보에 입각 한 선택을 선택하려면 몇 가지 주요 요소를 신중하게 고려해야합니다.

A. 호환성 고려 사항 (공급 업체 잠금 장치, 타사 SFP)

SFP 모듈을 선택할 때 가장 중요한 측면 중 하나는 호환성입니다.

공급 업체 잠금 : 많은 네트워크 장비 제조업체 (예 : Cisco, Juniper, HP)는 송수신기에 독점 코딩을 구현하므로 장치는 경고를 발행하거나 다른 공급 업체의 SFP와 함께 작동하지 않을 수도 있습니다. 공급 업체 잠금으로 알려진이 관행은 선택을 제한하고 비용을 증가시킬 수 있습니다.
타사 SFP : 고품질 타사 SFP 제조업체는 MSA (다중 소스 계약) 표준을 완전히 준수하는 모듈을 생산하고 주요 네트워크 장비 브랜드와 호환되도록 코딩됩니다. 이는 평판이 좋은 공급 업체가 공급받는 경우 성능을 손상시키지 않고 상당한 비용 절감을 제공 할 수 있습니다. 구매하기 전에 특정 네트워크 장치 모델과 타사 SFP의 호환성을 항상 확인하십시오.

B. 네트워크 요구 사항 (데이터 속도, 거리, 섬유 유형)

네트워크의 기본 기술 요구 사항은 필요한 SFP 유형을 지시합니다.

데이터 속도 : 링크에 필요한 대역폭을 결정하십시오. 1Gbps (SFP), 10Gbps (SFP), 40Gbps (QSFP), 100Gbps (QSFP28) 또는 더 높은 속도 (QSFP-DD, OSFP)가 필요합니까? 이것은 선택의 기본 필터입니다.
거리 : 두 개의 연결된 장치는 얼마나 멀리 떨어져 있습니까?
- 짧은 거리 (예 : 랙 또는 단일 방)의 경우 구리 SFP (1000Base-T) 또는 단기 섬유 SFP (1000Base-SX)로 충분할 수 있습니다.
- 중간 거리 (예 : 건물 또는 캠퍼스 내)의 경우 장기 섬유 SFP (1000Base-LX/LH)가 일반적입니다.
- 연장 거리 (예 : 건물 사이, 도시 전역)의 경우 연장 된 SFP (1000Base-ZX) 또는 DWDM SFP가 필요할 수 있습니다.
섬유 유형 :
- 멀티 모드 파이버 (MMF) : 짧은 거리, 일반적으로 SX SFP에 사용됩니다. SFP가 MMF 케이블의 코어 크기 및 모달 대역폭과 일치하는지 확인하십시오 (예 : OM1, OM2, OM3, OM4, OM5).
- 단일 모드 파이버 (SMF) : 일반적으로 LX/LH, ZX, BIDI, CWDM 또는 DWDM SFPS와 함께 더 먼 거리에 사용됩니다.

C. 환경 적 요인 (온도, 산업 등급)

SFP 모듈이 배포 될 운영 환경을 고려하십시오.

온도 범위 : 표준 SFP는 상업용 온도 범위 (0 ° C ~ 70 ° C) 내에서 작동합니다. 그러나 무조건 공간, 실외 인클로저 또는 산업 환경에 배치하려면 필요할 수 있습니다. 산업 급 SFP 극한 온도 변동에서 신뢰할 수있는 작동을 보장하기 위해 (종종 -40 ° C ~ 85 ° C의 등급).
습도와 진동 : 덜 일반적이지만 일부 특수 SFP는 특정 산업 또는 실외 응용 분야에서 중요 할 수있는 더 높은 수준의 습도 또는 진동을 견딜 수 있도록 설계되었습니다.

D. 비용 대 성능

균형 비용과 성능은 항상 고려 사항입니다.

성능 요구 : 응용 프로그램에 높은 대역폭과 낮은 대기 시간이 필요하다면 성능을 손상시키지 마십시오. SFP를 지정하면 네트워크 병목 현상과 사용자 경험이 나빠질 수 있습니다.
예산 제약 : 진정한 OEM SFP는 비싸지 만 평판이 좋은 타사 옵션은 종종 품질이나 성능을 희생하지 않고 비용 효율적인 대안을 제공합니다. 잠재적 인 향후 업그레이드 및 유지 보수를 포함하여 총 소유 비용을 평가하십시오.

E. 모니터링을위한 DDM/DOM의 중요성

DDM (Digital Diagnostic Monitoring) 또는 DOM (Digital Optical Monitoring)은 SFP를 선택할 때 특히 중요한 링크의 경우 우선 순위를 정해야하는 중요한 기능입니다.

실시간 모니터링 : DDM/DOM을 사용하면 네트워크 관리자가 광 전송 전력, 광학 수신 전력, 레이저 바이어스 전류, 온도 및 공급 전압과 같은 주요 매개 변수를 실시간으로 모니터링 할 수 있습니다.
사전 문제 해결 :이 데이터는 네트워크 중단을 유발하기 전에 잠재적 인 문제를 식별하는 데 매우 중요합니다 (예 : 더러운 커넥터 또는 실패 모듈을 나타내는 광 전력 저하).
예측 유지 보수 : SFP 성능의 트렌드를 추적함으로써 관리자는 유지 보수를 적극적으로 예약하여 예상치 못한 다운 타임을 방지 할 수 있습니다.
링크 예산 분석 : DDM 데이터는 광학 링크 예산을 확인하고 신호 강도가 신뢰할 수있는 통신을 위해 허용 가능한 한계 내에 있는지 확인하는 데 도움이됩니다.

이러한 요소를 신중하게 평가함으로써 네트워크 전문가는 특정 기술 요구 사항, 예산 제약 및 운영 요구를 충족하는 가장 적합한 SFP 모듈을 선택하여 강력하고 효율적인 네트워크 인프라를 보장 할 수 있습니다.

VII. 설치 및 유지 보수

적절한 설치 및 부지런한 유지 관리는 수명을 최대화하고 네트워크 인프라 내에서 SFP 모듈의 신뢰할 수있는 성능을 보장하는 데 중요합니다. SFP는 사용 편의성을 위해 설계되었지만 모범 사례를 준수하면 일반적인 문제를 예방하고 운영 효율성을 확장 할 수 있습니다.

A. 설치 모범 사례

SFP 모듈을 설치하는 것은 일반적으로 열렬한 설계로 인해 간단하지만 몇 가지 주요 관행은 항상 따라야합니다.

조심스럽게 다루십시오 : SFP 모듈, 특히 광학 인터페이스는 민감한 구성 요소입니다. 금속 케이스로 항상 처리하고 광학 포트 또는 전기 핀을 만지지 마십시오.
청결이 가장 중요합니다 : SFP를 삽입하거나 광섬유 케이블을 연결하기 전에 SFP의 광학 포트와 섬유 커넥터 엔드 페이스가 깨끗해야합니다. 미세한 먼지 입자조차도 광학 성능을 상당히 분해 할 수 있습니다. 특수 광섬유 청소 도구 (예 : 보풀이없는 와이프 및 청소 유체 또는 원 클릭 클리너)를 사용하십시오.
올바른 방향 : 대부분의 SFP에는 삽입을위한 특정 방향이 있습니다. 모듈이 네트워크 장치의 포트와 올바르게 정렬되어 있는지 확인하십시오. 제자리를 클릭 할 때까지 부드럽게 밀어서 부드럽게 밀어 넣어야합니다. SFP를 포트에 강제로 강제로하지 마십시오.
래치를 고정하십시오 : 일단 삽입되면 SFP의 래칭 메커니즘 (존재하는 경우)이 포트에 고정하기 위해 올바르게 참여해야합니다. 광섬유 SFP의 경우 LC 파이버 커넥터를 모듈의 광학 포트에 안전하게 클릭 할 때까지 연결하십시오.
트랜시버 및 섬유 유형을 일치시킵니다 : SFP 모듈 (예 : 멀티 모드 또는 단일 모드)이 사용중인 광섬유 케이블 유형과 일치하는지 항상 확인하십시오. 일치하지 않는 구성 요소는 링크 실패로 이어집니다.
ESD 보호 : 정전기 방전으로 인한 손상을 방지하기 위해 SFP를 처리 할 때 항상 정전기 예방 조치 (예 : ESD 손목 스트랩)를 사용하십시오.

B. 일반적인 SFP 문제 문제 해결

적절한 설치에도 불구하고 때때로 문제가 발생할 수 있습니다. 다음은 일반적인 SFP 관련 문제와 초기 문제 해결 단계입니다.

1. 링크 다운 : 이것은 가장 일반적인 문제로 활성 연결이 없음을 나타냅니다.

물리적 연결을 확인하십시오 : 섬유 또는 구리 케이블의 양쪽 끝이 SFP에 안전하게 연결되어 있고 SFP가 해당 포트에 완전히 장착되어 있는지 확인하십시오.
SFP 호환성을 확인하십시오 : 두 SFP가 서로 호환되는지 확인하십시오 (예 : 동일한 속도, 파장 및 섬유 유형) 및 연결된 네트워크 장치와 함께 연결됩니다.
섬유/케이블을 검사하십시오 : 광섬유 케이블 (꼬임, 컷) 또는 구리 케이블의 가시 손상을 확인하십시오.
청소 커넥터 : 더러운 섬유 엔드 페이스는 링크 문제의 빈번한 원인입니다. SFP의 광학 포트와 파이버 커넥터를 모두 청소하십시오.
구성 요소를 교체합니다 : 가능하면 SFP를 알려진 좋은 좋은 것으로 바꾸거나 스위치의 다른 포트에서 SFP를 사용해보십시오. 또한 다른 섬유 케이블을 사용해보십시오.
DDM/DOM 데이터를 확인하십시오 : 사용 가능한 경우 DDM/DOM을 사용하여 광 전송을 확인하고 전력 레벨을 받으십시오. 낮은 수신 전력은 종종 더러운 커넥터, 결함이있는 섬유 또는 전송 SFP의 문제를 나타냅니다.
포트 구성 : 스위치 포트가 활성화되고 올바르게 구성되었는지 확인하십시오 (예 : 속도, 이중 설정).

2. CRC 오류 (순환 중복 체크 오류) : 이들은 신호 무결성 문제로 인해 손상된 데이터 패킷을 나타냅니다.

더러운 커넥터 : 주요 원인. 모든 광학 연결을 철저히 청소하십시오.
결함이있는 섬유 : 손상되거나 품질이 좋지 않은 섬유는 오류를 일으킬 수 있습니다. 섬유를 테스트하거나 교체하십시오.
거리/감쇠 문제 : SFP 유형의 경우 링크가 너무 길거나 섬유에 과도한 신호 손실 (감쇠)이있을 수 있습니다. 링크 예산 및 DDM 값을 확인하십시오.
결함이있는 SFP : SFP 자체는 결함이있을 수 있습니다. 교환 해보세요.

3. 전력 문제 : SFP 모듈은 저전력을 인식하거나 보여주지 않습니다.

호스트로부터의 전원이 충분하지 않습니다 : 네트워크 장치 포트가 적절한 전력을 공급하고 있는지 확인하십시오.
결함이있는 SFP : SFP 자체는 너무 많은 전력을 끌어 내거나 결함이있을 수 있습니다.
과열 : SFP가 과열되면 전력 출력이 줄어들거나 종료 될 수 있습니다. 네트워크 장치 주변의 적절한 공기 흐름을 확인하십시오.

C. 광학 인터페이스의 청소 및 관리

SFP 및 파이버 커넥터의 광학 인터페이스는 오염에 매우 민감합니다. 단일 먼지 입자는 빛을 차단하거나 산란하여 상당한 신호 손실 및 성능 저하로 이어질 수 있습니다.

연결하기 전에 항상 청소하십시오 : 연결할 때마다 섬유 엔드 페이스와 SFP 포트를 청소하는 표준 관행으로 만듭니다.
적절한 청소 도구를 사용하십시오 : 고품질의 보풀이없는 광섬유 세정 와이프, 청소 유체 (예 : 섬유 광학을위한 이소 프로필 알코올) 또는 전용 원 클릭 광섬유 클리너에 투자하십시오.
압축 공기를 사용하지 마십시오 : 압축 공기는 오염 물질을 커넥터 또는 SFP 포트로 더 밀어 넣을 수 있습니다.
먼지 모자를 켜십시오 : 사용하지 않을 때는 오염을 방지하기 위해 항상 SFP 모듈과 광섬유 케이블에 보호 먼지 캡을 유지하십시오.

D. 안전 고려 사항 (레이저 안전)

SFP 모듈은 광학 전송에 레이저를 사용하여 부적절하게 처리되면 안전 위험을 초래할 수 있습니다.

보이지 않는 레이저 방사선 : 광섬유 트랜시버에 의해 방출되는 빛은 종종 인간의 눈에 보이지 않으므로 특히 위험합니다.
광학 포트를 직접 보지 마십시오 : 활성 SFP의 광학 포트 또는 연결된 광섬유 케이블의 끝을 직접 보지 마십시오. 그렇게하면 심각하고 영구적 인 눈 손상이 발생할 수 있습니다.
안전 레이블을 따르십시오 : 항상 SFP 모듈 및 네트워크 장비의 레이저 안전 경고 및 레이블을 준수하십시오.
적절한 장비를 사용하십시오 : 테스트 또는 문제 해결시 직접적인 육안 검사가 아닌 광섬유 테스트를 위해 설계된 광 전력 미터 또는 기타 적절한 장비를 사용하십시오.

이러한 설치 가이드 라인을 따르고 일반적인 문제 해결 단계를 이해함으로써 네트워크 관리자는 SFP 모듈의 수명 및 피크 성능을 보장하여 안정적이고 효율적인 네트워크에 기여할 수 있습니다.

VIII. SFP 기술의 미래 트렌드

네트워킹의 세계는 더 높은 대역폭, 낮은 대기 시간 및 효율성에 대한 끊임없는 수요에 의해 영구적 인 진화 상태에 있습니다. 광학 연결의 최전선에있는 SFP 기술은 이러한 요구에 지속적으로 적응하고 있습니다. 몇 가지 주요 트렌드는 SFP 모듈의 미래와 고급 상대를 형성하는 것입니다.

A. 고속 (예 : SFP-DD)

가장 두드러진 추세는 더 높은 데이터 속도에 대한 지속적인 추진입니다. 100Gbps와 400Gbps 네트워크가 더 일반화됨에 따라 업계는 이미 차세대 속도를 향해 찾고 있습니다.

800Gbps 이상 : QSFP-DD (Quad Small Form-Factor Pluggable Double Density) 및 OSFP (Octal Small Form-Factor Pluggable)와 같은 모듈은 400Gbps에 대한 충전을 이끌고 있으며 800Gbps 및 1.6 TBP에 대해 활발하게 개발되고 있습니다. 이러한 발전은 전기 차선의 수를 늘리고 더 복잡한 변조 체계 (PAM4와 같은)를 사용하여 달성됩니다.
SFP-DD (소형 형태 인 플러그 가능 이중 밀도) : 이것은 전기 레인의 수를 두 배로 늘려서 더 높은 밀도와 속도 (예 : 50Gbps, 100Gbps)를 가져 오는 것을 목표로하는 새로운 형태 계수입니다. 이를 통해 친숙한 SFP 풋 프린트 내에서 더 큰 대역폭이 가능하여 기존 SFP 기반 인프라에 대한 강력한 업그레이드 경로를 제공합니다.

B. 고급 기능과 통합

미래의 SFP 모듈은 단순한 속도가 아닙니다. 또한 더 많은 지능과 고급 기능을 통합하고 있습니다.

향상된 DDM/DOM : DDM/DOM은 이미 일반적이지만보다 정교한 실시간 진단, 예측 분석 및 자체 치유 기능도 트랜시버에 통합 될 것으로 기대합니다. 이를 통해 더욱 세분화 된 모니터링 및 사전 예방 적 네트워크 관리가 가능합니다.
보안 기능 : 네트워크 보안이 가장 중요 해짐에 따라 트랜시버는 물리적 계층에서 데이터를 보호하기 위해 암호화 기능 또는 향상된 인증 메커니즘과 같은 임베디드 보안 기능이 포함될 수 있습니다.
더 낮은 전력 소비 : 네트워크 장비의 밀도가 증가하고 에너지 비용이 증가함에 따라 전력 효율은 여전히 중요한 설계 목표입니다. 향후 SFP는 비트 당 전력 소비를 줄이고, 더 친환경 데이터 센터와 운영 비용을 낮추는 데 계속 중점을 둘 것입니다.

C. 5G 및 IoT 네트워크의 역할

5G 무선 기술의 확산과 사물 인터넷 (IoT)의 대규모 확장은 네트워크 인프라에 대한 전례없는 요구를 만들고 있으며 SFP 모듈은 이러한 변환을 가능하게하는 데 중요한 역할을하고 있습니다.

5G 백홀 : SFP 및 QSFP 모듈은 5G베이스 스테이션을 핵심 네트워크에 연결하는 대역폭의 백홀 연결에 필수적입니다. 5G 네트워크가 발전함에 따라 고속 SFP는 향상된 모바일 광대역, 매우 신뢰할 수있는 저하 통신 및 대규모 기계 유형 통신으로 생성 된 막대한 데이터 트래픽을 처리하는 데 중요합니다.
에지 컴퓨팅 : 데이터 소스에 더 가깝게 처리되는 Edge Computing의 상승은 고속 신뢰할 수있는 연결성에 크게 의존합니다. SFP는 Edge Data Centers 및 장치를 연결하는 데 기본이되므로 중요한 IoT 애플리케이션에 대한 대기 시간이 낮습니다.
산업 IoT (IIOT) : 산업 환경에서 강력하고 고속 SFP 모듈은 IIOT 센서 및 장치를 배치하여 스마트 공장 및 자동화 시스템에 대한 실시간 데이터 수집 및 제어를 용이하게합니다.

D. 지속적인 소형화 및 전력 효율성

더 작은 형태의 요인과 전력 소비 감소에 대한 경향은 지속될 것입니다.

더 작은 발자국 : SFP는 이미 컴팩트 한 반면, 더 높은 포트 밀도를위한 드라이브는 더 작은 트랜시버 설계를 계속 밀어내어 네트워크 장비 제조업체가 더 적은 공간에 더 많은 연결성을 포장 할 수있게 해줄 것입니다.
에너지 효율 : 연구 개발은 SFP 내의 광학 및 전기 부품을 최적화하여 성능을 유지하거나 증가시키는 동시에 전력을 덜 소비하는 데 중점을 둡니다. 이는 고밀도 환경에서 열 소산을 관리하고 데이터 센터의 탄소 발자국을 줄이는 데 중요합니다.

결론적으로, SFP 기술은 정적과는 거리가 멀다. 그것은 혁신적인 분야이며, 속도, 효율성 및 지능의 경계를 높이고 상호 연결된 세계의 끊임없이 성장하는 요구를 충족시키기 위해 Hyperscale 데이터 센터에서 5G 및 IoT 네트워크의 가장 어려운 범위에 이르기까지 역동적 인 분야입니다.

ix. 결론

A. SFP의 중요성과 다양성에 대한 요약

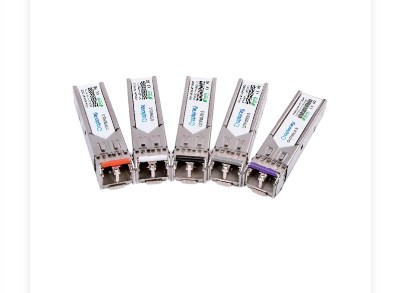

이 기사를 통해 우리는 현대 네트워킹의 기본 역할에서 복잡한 해부학 및 다양한 응용 프로그램에 이르기까지 SFP 모듈의 다각적 인 세계를 탐색했습니다. 우리는 SFP를 연결성의 "백본"으로 인식하여 시작하여 전기 신호를 광학 펄스로 원활하게 변환 할 수있게되었습니다. 그들의 뜨겁고, 작고, 다재다능한 특성으로 인해 거의 모든 네트워크 환경에서 필수적인 구성 요소가되었습니다.

우리는 다양한 유형을 탐구하여 데이터 속도 (100Base, 1000Base), 파장/거리 (SR, LR, ER, BIDI, CWDM/DWDM) 및 특수 응용 분야 (Fiber Channel, Sonet/SDH)별로 분류했습니다. GBIC에서 SFP로의 진화와 SFP, QSFP 및 OSFP와 같은 고속 변형으로의 진화는 대역폭과 효율성을 높이기위한 업계의 지속적인 드라이브를 강조합니다. 데이터 센터, 엔터프라이즈 네트워크, 통신, 스토리지 영역 네트워크 및 산업 설정에서 이러한 모듈이 어떻게 중요한지 보았으며, 고속 데이터 흐름에 필요한 인터페이스를 제공했습니다.

또한 올바른 SFP를 선택하기위한 중요한 고려 사항, 호환성, 네트워크 요구 사항, 환경 요인 및 모니터링을위한 DDM/DOM의 귀중한 역할을 강조하기위한 중요한 고려 사항을 조사했습니다. 마지막으로, 우리는 설치, 일반적인 문제를 해결하기위한 모범 사례, 세심한 청소 및 레이저 안전의 중요성을 다루었습니다.

B. 진화하는 네트워크 환경에서의 역할에 대한 최종 생각

다양한 반복으로 SFP 모듈은 단순한 하드웨어 이상입니다. 그것은 끊임없는 디지털 세계에서 요구되는 모듈성과 적응성에 대한 증거입니다. 유연하고 확장 가능하며 비용 효율적인 연결을 제공하는 능력으로 인해 네트워크 인프라는 일정한 파괴적인 점검없이 발전 할 수있었습니다. 우리가 미래를 살펴보면, SFP-DD, QSFP-DD, OSFP를 사용한 더 높은 속도 (800Gbps 이상), 향상된 진단 및 보안과 같은 고급 기능의 통합, 5G 및 IoT 네트워크를 가능하게하는 중추적 인 역할은 SFP 기술 내에서 지속적인 관련성 및 지속적인 혁신을 강조하는 추세가 더 높은 진단 및 IoT 네트워크를 향상시킵니다.

이 작지만 강력한 트랜시버는 상호 연결된 세계의 중심에 서서 클라우드 컴퓨팅에서 자율 시스템에 이르기까지 모든 것을 전원하는 대규모 데이터 흐름을 조용히 촉진 할 것입니다.
